в наличии

Выключатели типа ВМПЭ-10 относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями осуществляется втсроенными электромагнитными приводами постоянного тока типа ПЭВ-11, ПЭВ-14.

Структура условного обозначения выключателя ВМПЭ-10

пример: выключатель ВМПЭ-10-630-20, ВМПЭ-10-1000-20, ВМПЭ-10-1600-31,5

В – выключатель.

М – масляный.

П – подвесное исполнение полюсов

Э – встроенный электромагнитный привод

10 – номинальное напряжение, кВ.

630; 1000, 1600 – номинальный ток, А.

20, 31,5 - номинальный ток отключения, кА.

Устройство выключателя ВМПЭ-10

Выключатели всех типов по климатическому исполнению, номинальным токам и токам отключения максимально унифицированы, различаются только сечением токопровода и размерами выводов (по номинальному току), а также конструкцией дугогасительных камер, распорных цилиндров и мощностью привода (по току отключения).

Оперативное включение выключателя происходит за счет энергии включающего электромагнита, а отключение - за счет энергии отключающих пружин и пружинного буфера, которые срабатывают при воздействии отключающего электромагнита или кнопки ручного отключения на защелку привода, удерживающую выключатель во включенном положении.

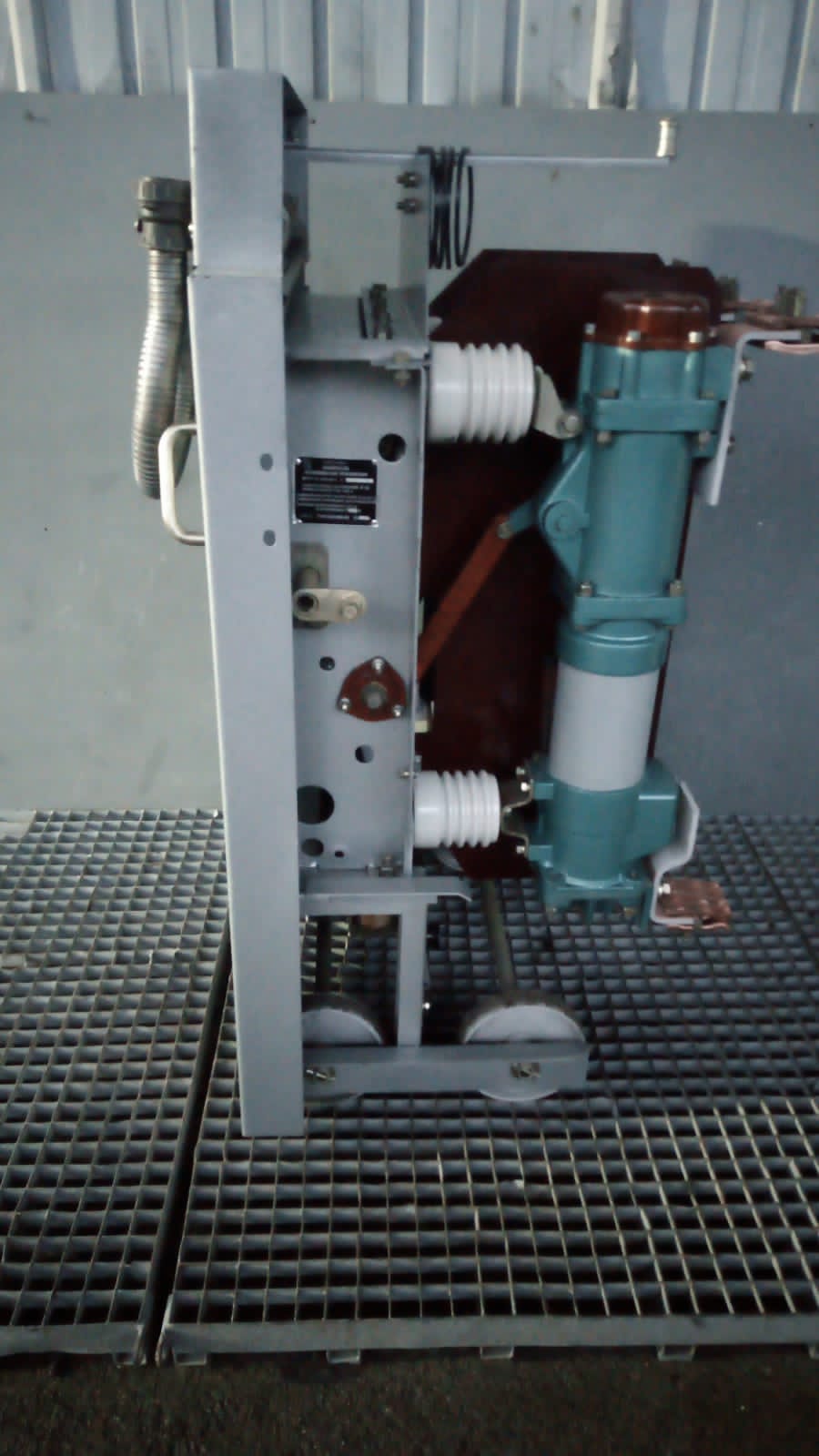

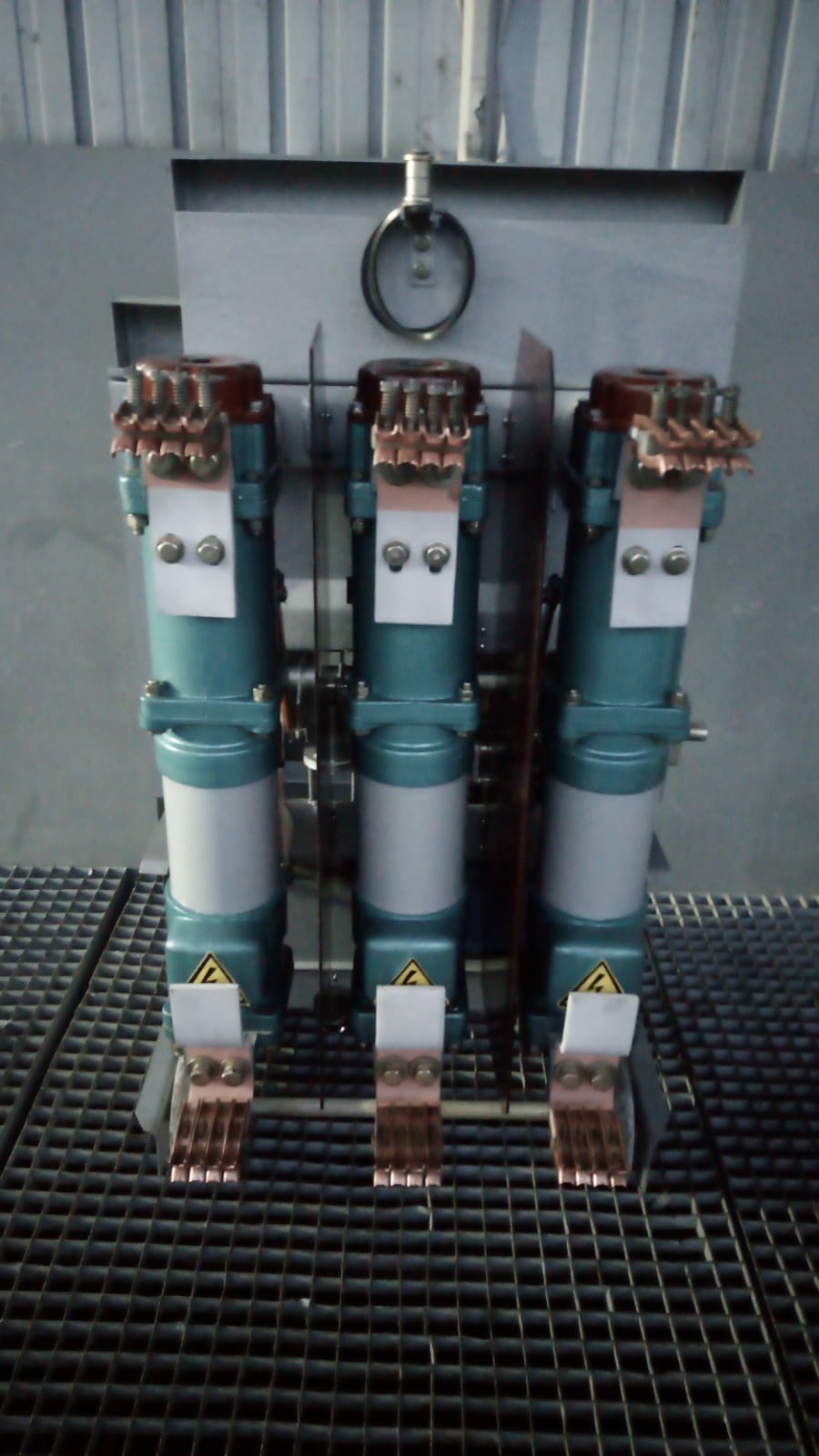

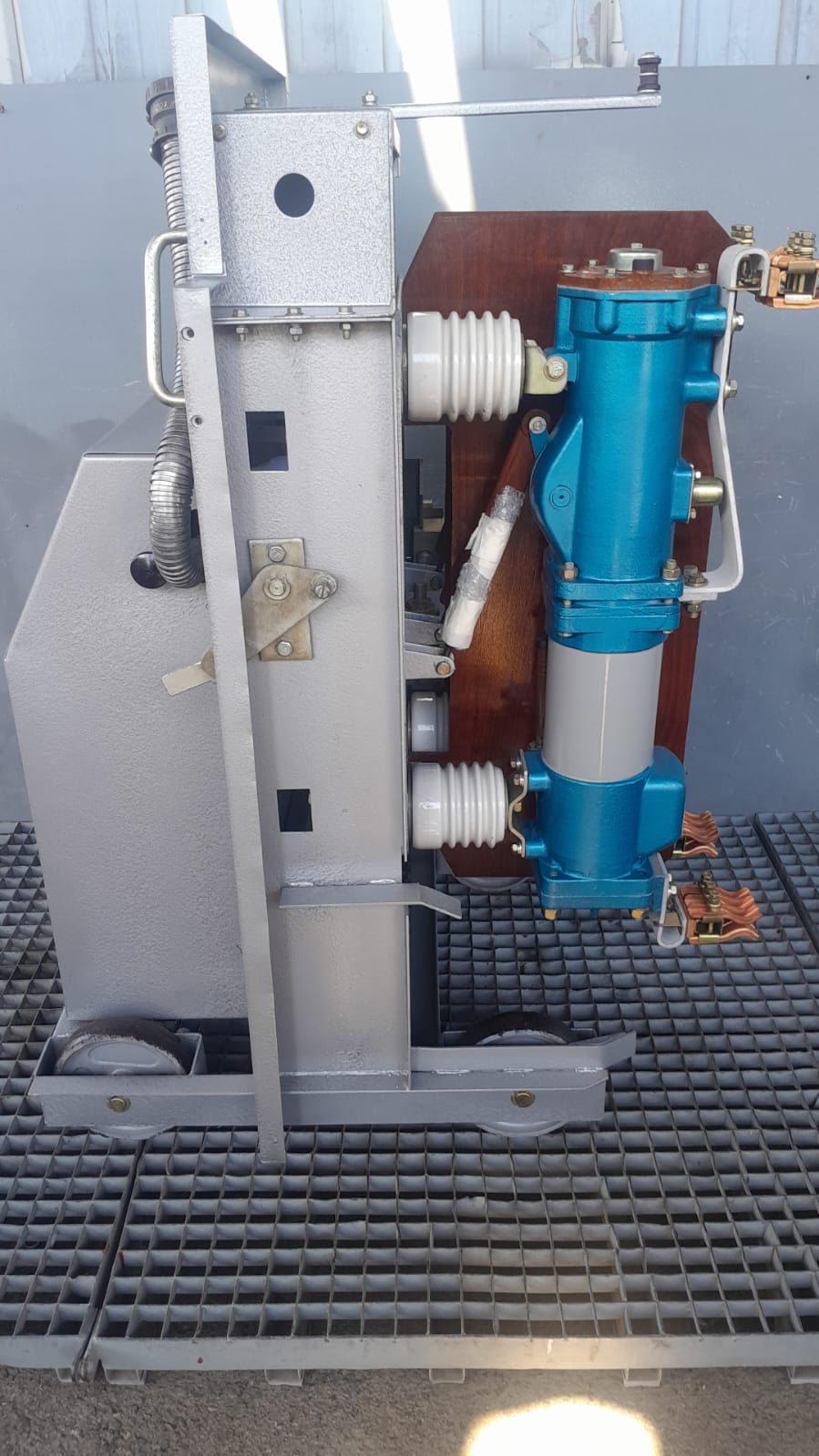

Каждый полюс выключателя состоит из прочного влагостойкого изоляционного цилиндра, на концах которого заармированы металлические фланцы. На верхнем фланце укреплен корпус из алюминиевого сплава, внутри него расположены выпрямляющий механизм, подвижный контакт, роликовое токосъемное устройство и маслоотделитель. Нижний фланец закрывается съемным силуминовым дном, внутри которого находится неподвижный розеточный контакт, а снаружи — пробка для спуска масла. Для наблюдения за уровнем масла в выключателе имеется маслоуказатель. Внутри цилиндра, над розеточным контактом, расположена дугогасительная камера, представляющая собой набор круглых пластин из электрокартона, фибры и гетинакса.

Для повышения стойкости контактов к действию электрической дуги и увеличения срока их службы съемные наконечники подвижных контактов и верхние концы ламелей розеточных контактов облицованы дугостойкой металлокерамикой.

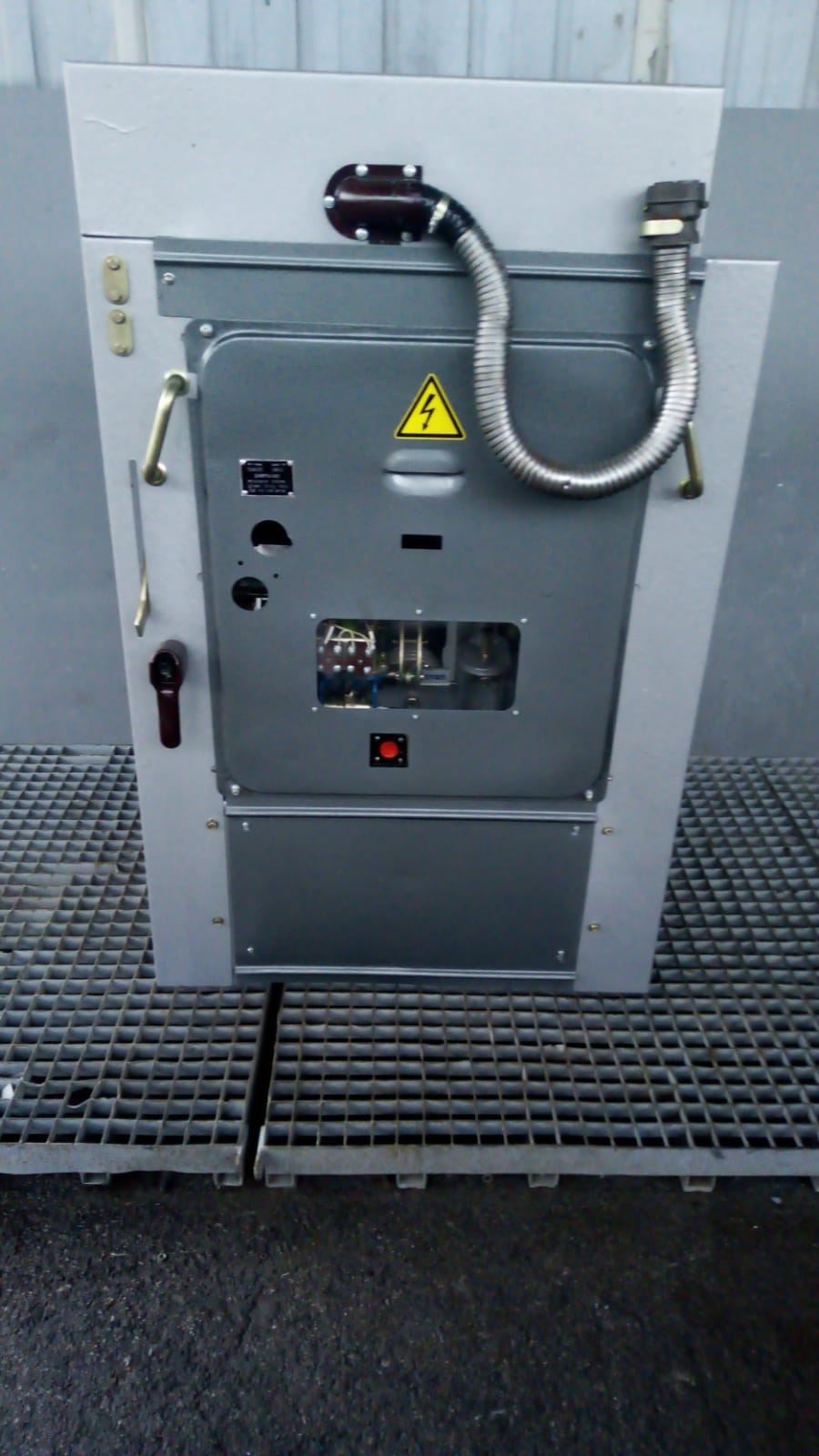

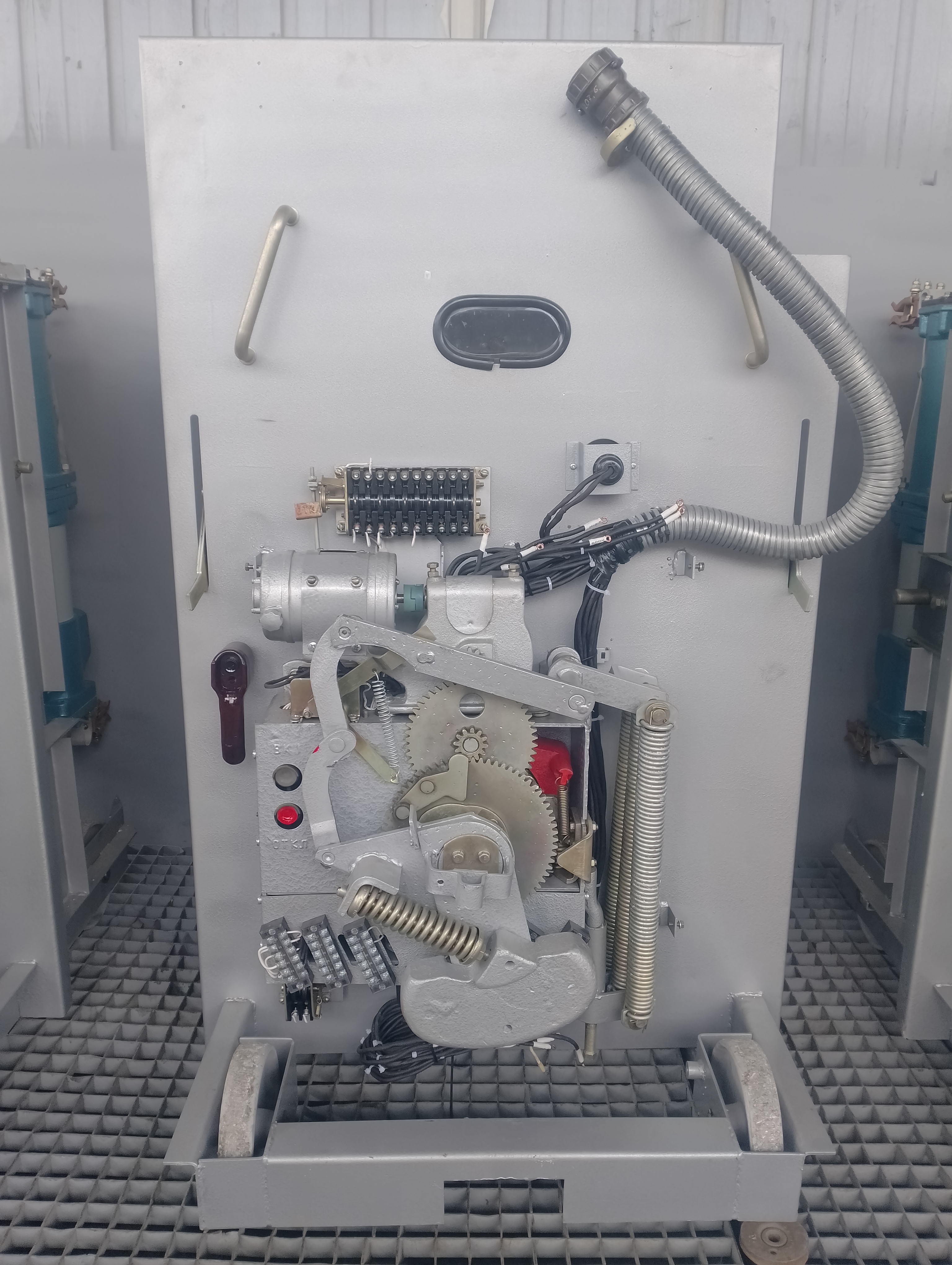

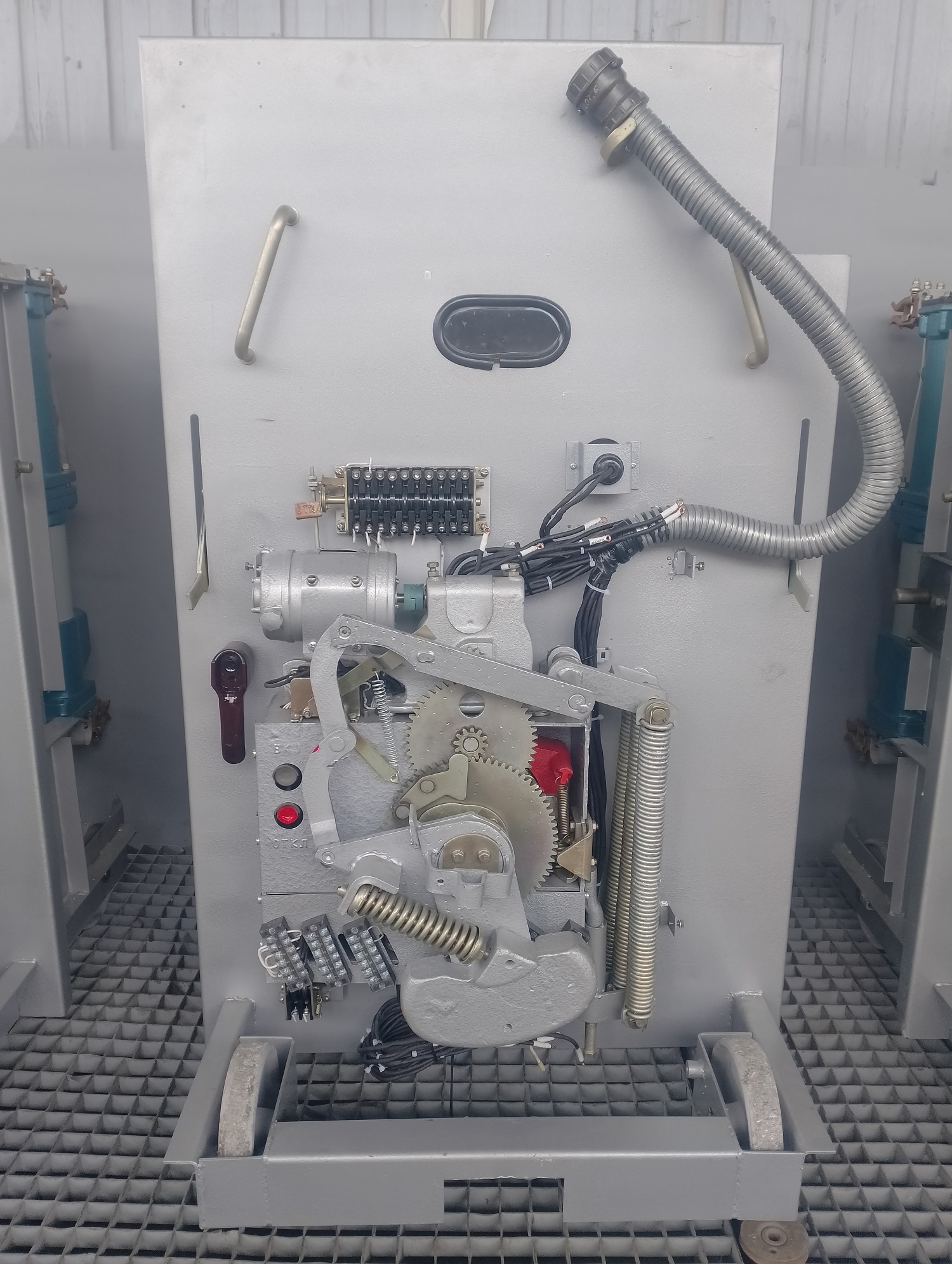

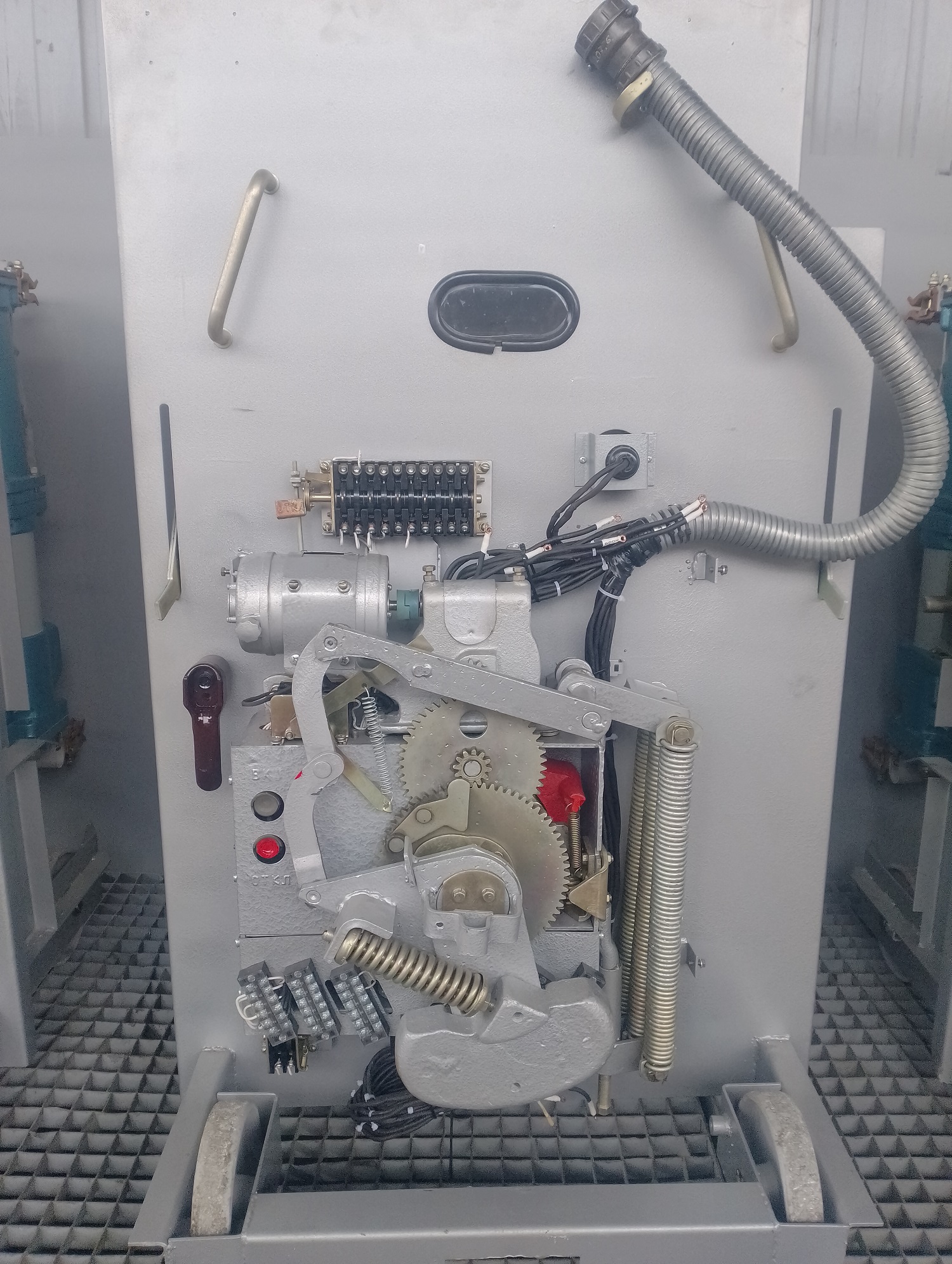

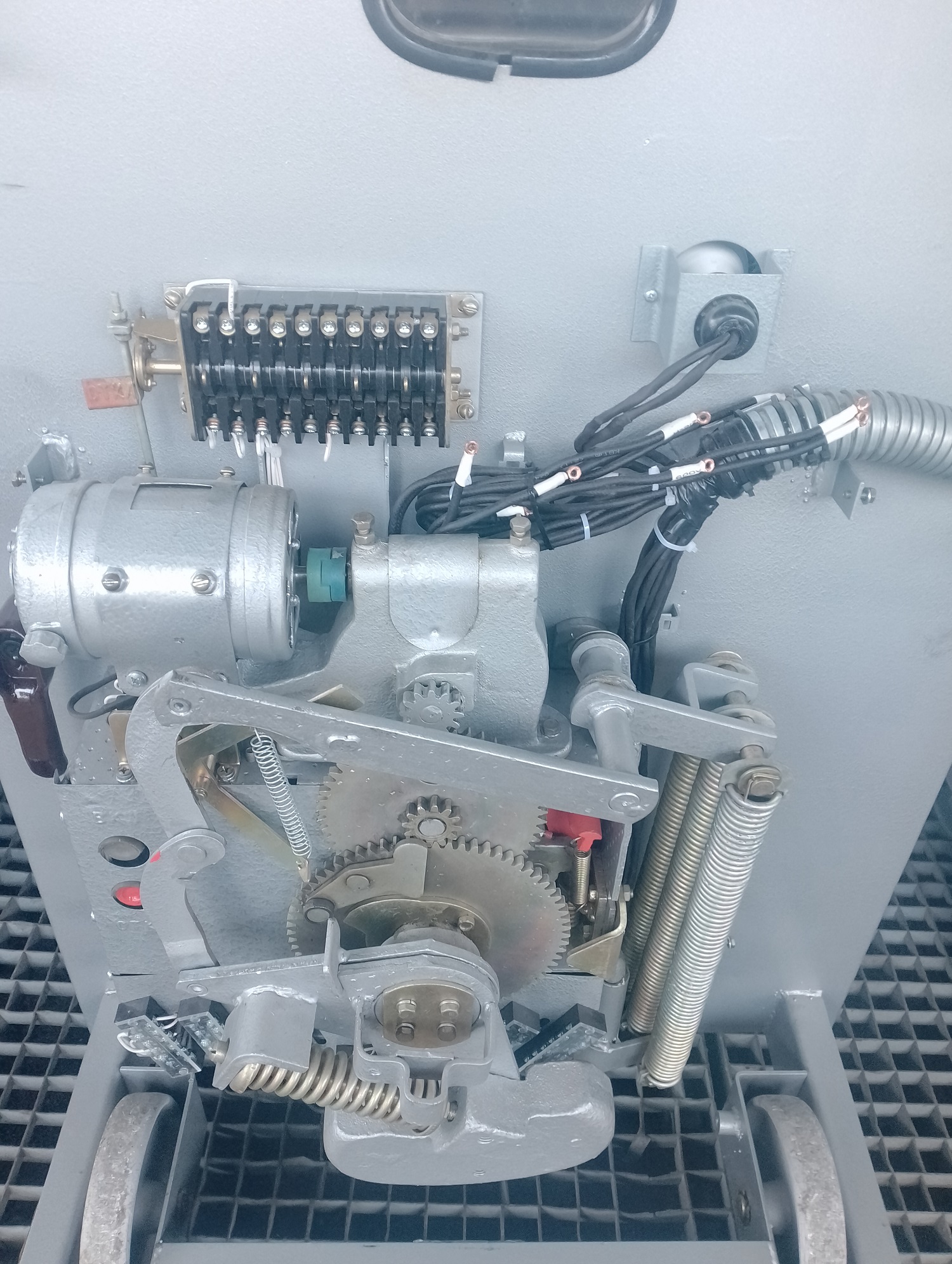

В раму выключателя встроен электромагнитный привод ПЭВ-11 (ПЭВ-14). Движение передается от привода через главный вал выключателя к механизмам перемещения подвижных контактов полюсов посредством изоляционной тяги. Между полюсами установлены изоляционные перегородки для увеличения изоляционного промежутка между фазами. К низу рамы прикреплен контактор постоянного тока, предназначенный для замыкания и размыкания электрической силовой цепи электромагнита включения привода выключателя. На раме выключателя ВМПЭ 10 внизу установлен болт для выполнения заземления. Рама выключателя с фасада закрыта металлической крышкой, в которой имеются окна: для наблюдения за уровнем масла в полюсах и указателем положения выключателя; для кнопки ручного отключения выключателя; для управления механизмом вкатывания и указателя его положения.

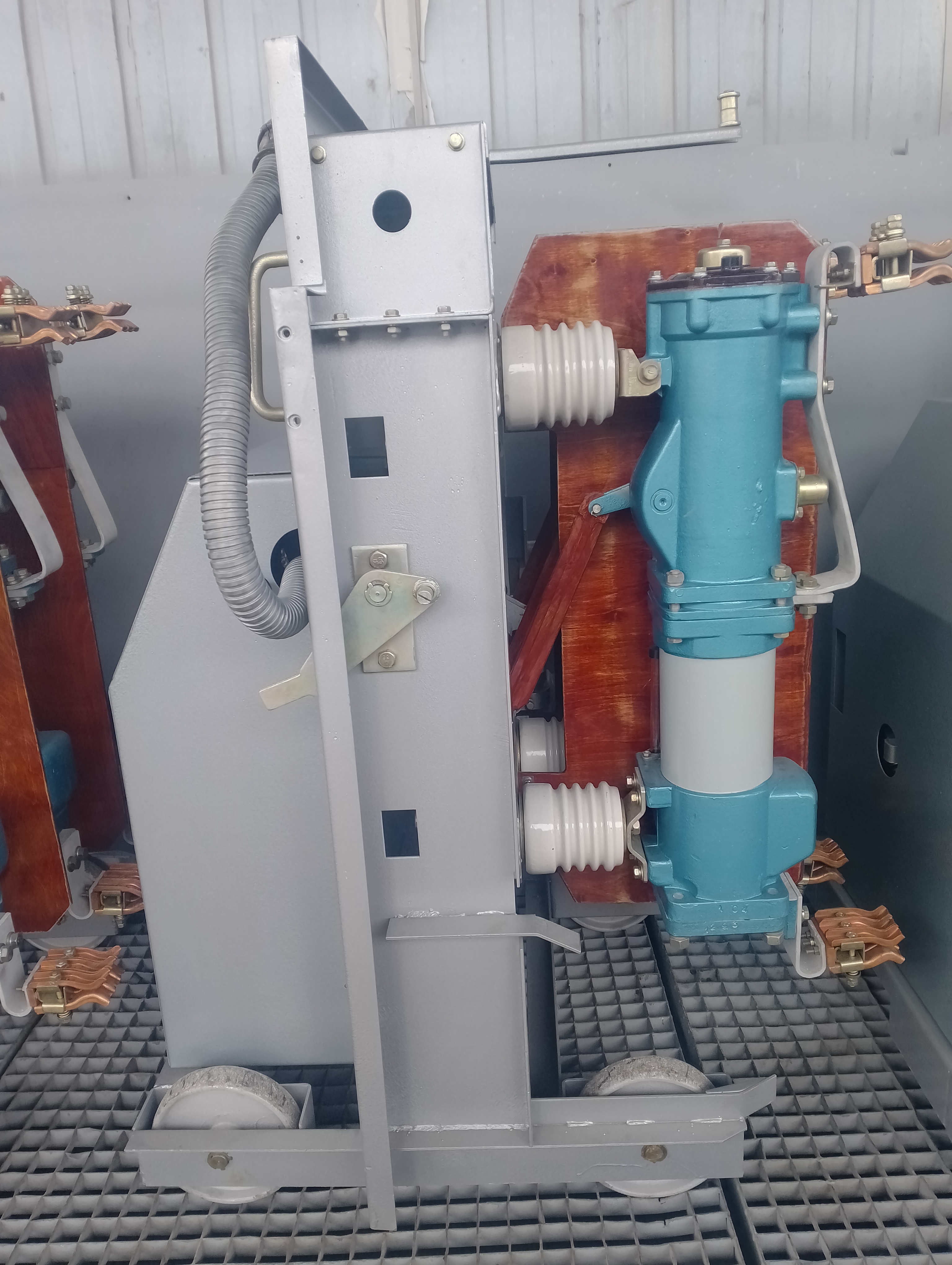

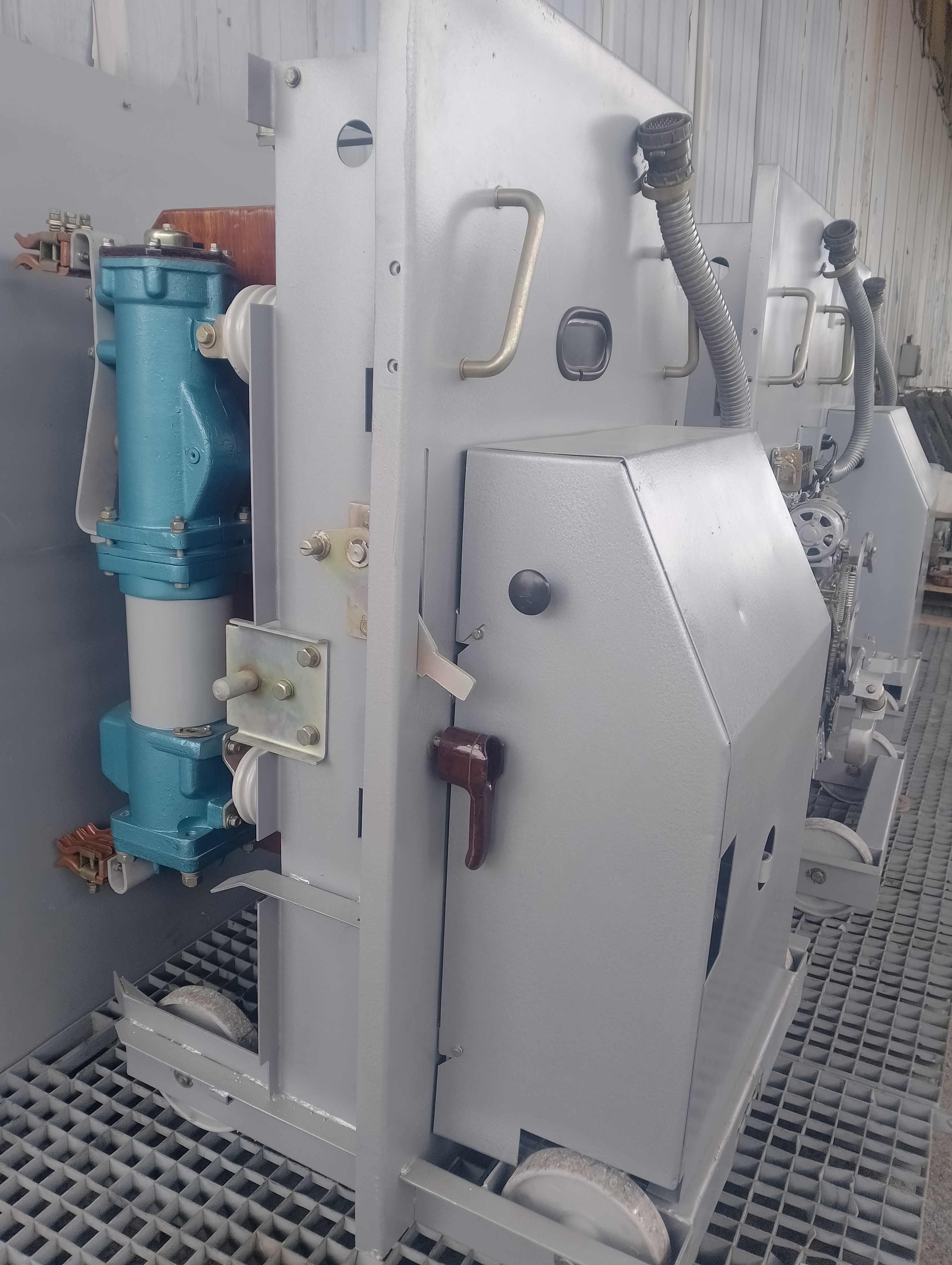

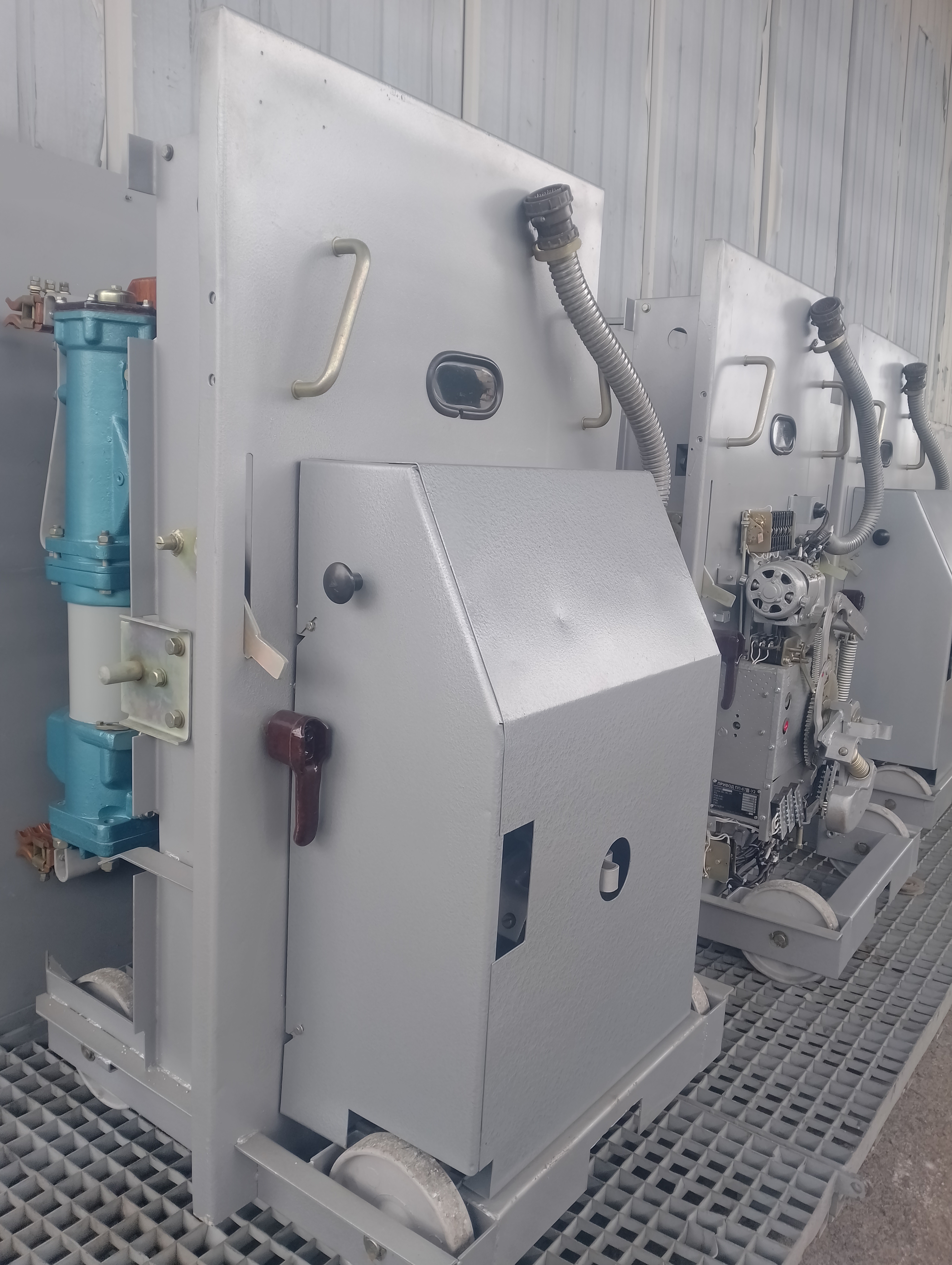

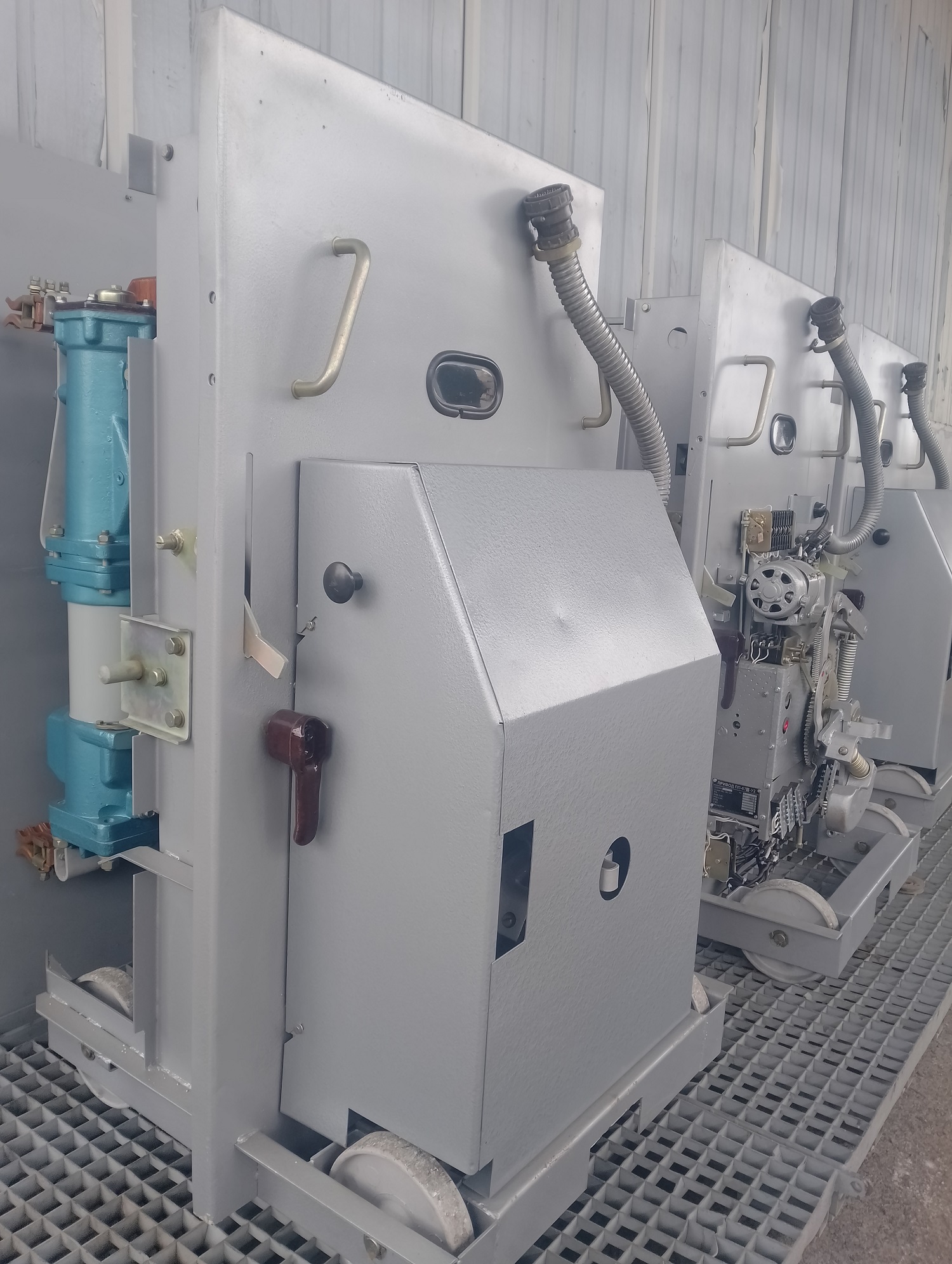

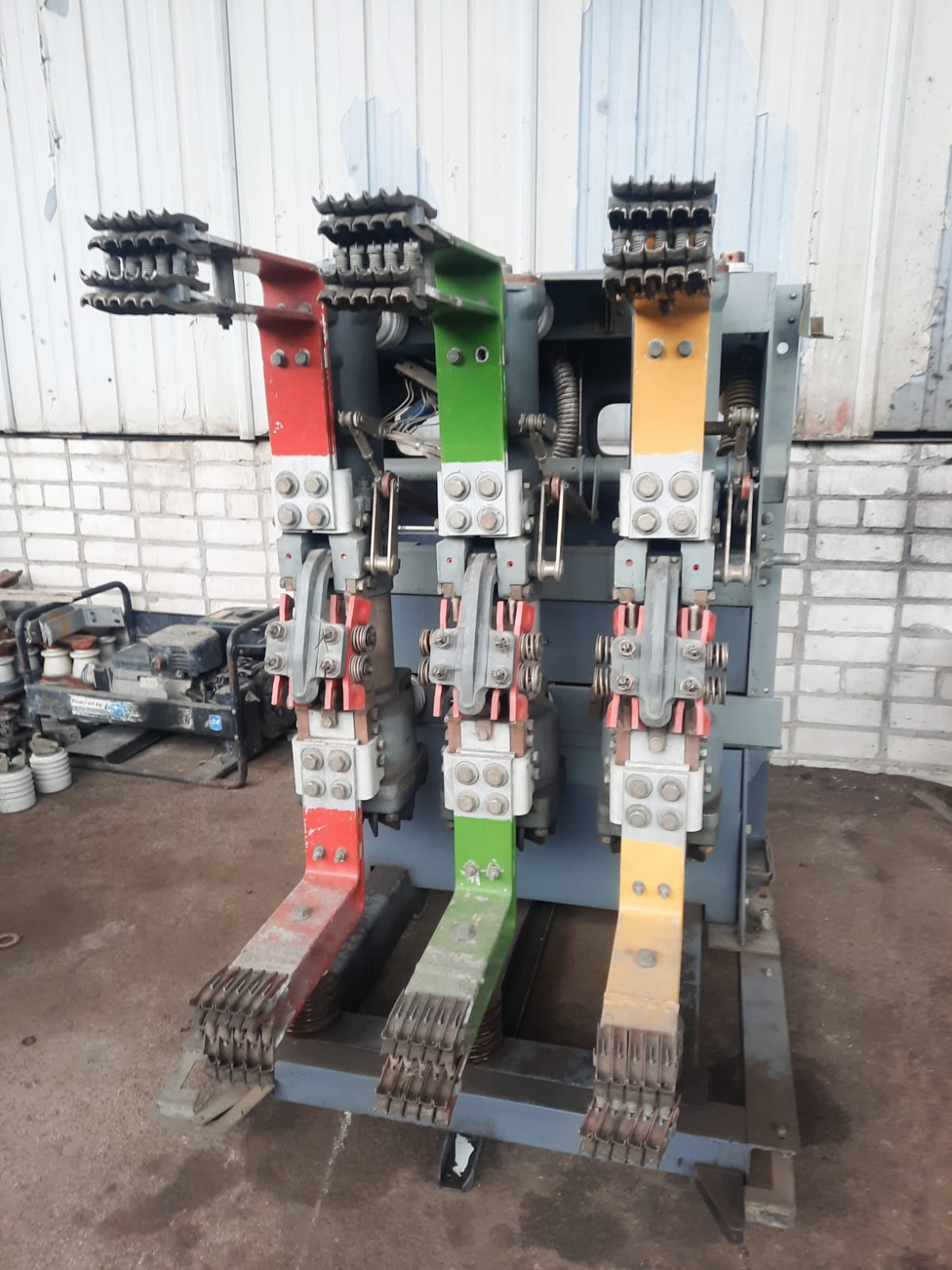

Выключатели ВМПЭ-10 монтируются на выкатной элемент (тележку), которые имеют конструктивные отличия, в зависимости от типа КРУ.

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

10

2. Наибольшее рабочее напряжение, кВ

12

3. Номинальный ток, А

630, 1000, 1600

4. Номинальный ток отключения, кА

20 (31,5)

5. Предельный сквозной ток, кА:

   а)  начальное эффективное значение периодической

     составляющей

20 (31,5)

  б)  амплитудное значение

52 (80)

6. Предельный ток термической устойчивости для промежутка времени, кА

20 (31,5)

7. Собственное время отключения выключателя, с, не более

0,07

8.  Время отключения выключателя до погасания дуги, с, не более

0,095

9. Собственное время включения выключателя, с, не более

0,3

10. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с

0,5

11. Номинальное напряжение постоянного тока включающего электромагнита, В

110 (220)

12. Номинальное напряжение постоянного тока отключающего электромагнита, В

110 (220)

13. Пределы оперативной работы привода по напряжению  на зажимах его обмоток в % от номинального напряжения:

          включающего электромагнита

          отключающего электромагнита

77…110

65…120

14. Потребляемый ток электромагнитов, А, не более:

          включающего:

                    при 110 В

                    при 220 В

          отключающего:

                    при 110 В

                    при 220 В

180 (200)

90 (100)

5

2,5

15. Номинальный ток контактов вспомогательных цепей, А

10

16. Ток отключения контактов вспомогательных цепей, А:

при напряжении до 220 В переменного тока

при напряжении 110/220 В постоянного тока

10

2/1

11. Масса выключателя без масла, кг

220

12. Масса масла, кг

5,5
