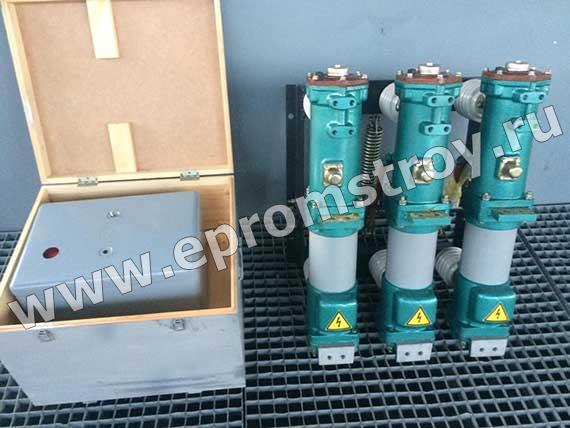

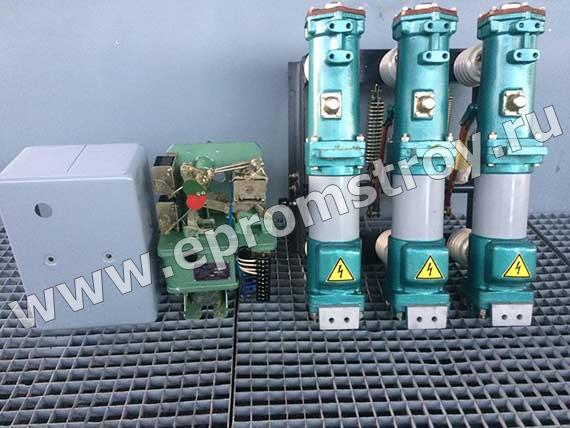

Выключатель ВМП-10

Структура условного обозначения выключателя ВМП-10

пример: выключатель ВМП-10-630-20, ВМП-10-1000-20, ВМП-10-1600-20

В – выключатель.

М – масляный.

П – подвесное исполнение полюсов

10 – номинальное напряжение, кВ.

630; 1000, 1600 – номинальный ток, А.

20 - номинальный ток отключения, кА.

По роду установки выключатели разделяются на две группы: для обычных распределительных устройств (например, ячеек типа КСО) и для комплектных распределительных устройств (КРУ) с ячейками выкатного типа. В этом случае к обозначению типа выключателя добавляется буква «К».

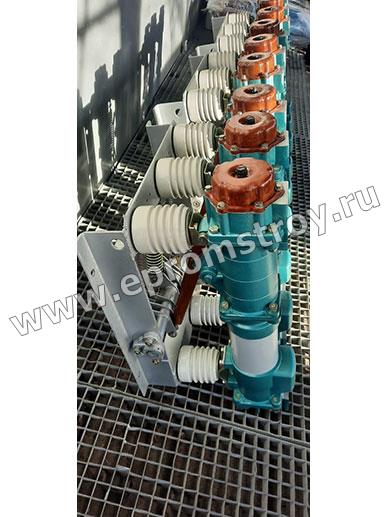

Устройство выключателя ВМП-10

Каждый полюс выключателя состоит из прочного влагостойкого изоляционного цилиндра, на концах которого заармированы металлические фланцы. На верхнем фланце укреплен корпус из алюминиевого сплава, внутри него расположены выпрямляющий механизм, подвижный контакт, роликовое токосъемное устройство и маслоотделитель. Нижний фланец закрывается съемным силуминовым дном, внутри которого находится неподвижный розеточный контакт, а снаружи — пробка для спуска масла. Для наблюдения за уровнем масла в выключателе имеется маслоуказатель. Внутри цилиндра, над розеточным контактом, расположена дугогасительная камера, представляющая собой набор круглых пластин из электрокартона, фибры и гетинакса.

Для повышения стойкости контактов к действию электрической дуги и увеличения срока их службы съемные наконечники подвижных контактов и верхние концы ламелей розеточных контактов облицованы дугостойкой металлокерамикой.

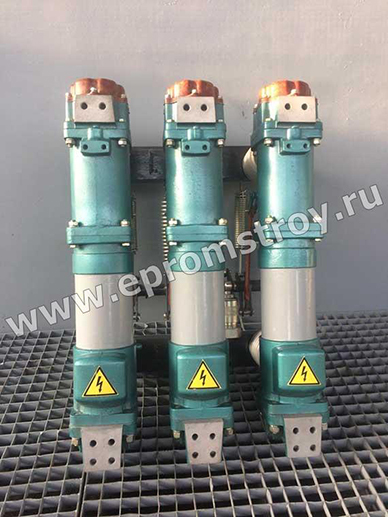

а  -  внешний вид выключателя;
1  -  стальная рама; 2  -  отключающая пружина; 3  -  двуплечный рычаг; 4  -  вал выключателя; 5  -  пружинный демпфер; 6  -  болт заземления; 7  -  опорный изолятор; 8  -  бачок фазы; 9  -  масляный демпфер; 10  -  маслоуказатель; 11  -  изолирующая тяга; 12  -  рычаг;

б  -  разрез фазы выключателя;
13  -  выпрямляющий механизм; 14  -  маслоотделитель; 15  -  канал для выхода газа; 16  -  крышка; 17  -  пробка маслоналивного отверстия; 18  -  отверстия маслоотделителя; 19  -  корпус; 20  -  рычаг; 21  -  контактный стержень; 22  -  стеклоэпоксидный цилиндр; 23  -  центральный канал камеры; 24  -  боковой выхлопной канал; 25  -  дугогасительная камера; 26  -  нижняя крышка фазы; 27  -  маслоспускная пробка; 28  -  отводящая шина; 29 -  неподвижный контакт; 30  -  нижний фланец; 31  -  буферное пространство; 32  -  масляный карман; 33  -  подвижный контакт; 34  -  верхний вывод; 35  -  подводящая шина; 36  -  токосъемные ролики;

в  -  дугогасительная камера выключателя

Розеточный контакт выключателя ВМП-10

1.  1. медный сегмент;
2.  2. нажимная пружина;
3.  3. упорное кольцо;
4.  4. гибкая связь;
5.  5. контактодержатель;
6.  6. металлокерамическая облицовка.

Условия эксплуатации выключателя ВМП-10

Выключатели типа ВМП 10 изготовляют для работы в нормальных климатических условиях, в тропическом климате и усиленные — с повышенной механической стойкостью в нормальном и тропическом исполнениях. Выключатели в тропическом исполнении имеют индекс «Т» (ВМП-10Т), усиленные — индекс «У» (ВМП-10У, ВМП-10ТУ). Выключатели имеют различные габаритные размеры в зависимости от типа РУ, для которого они предназначены.
