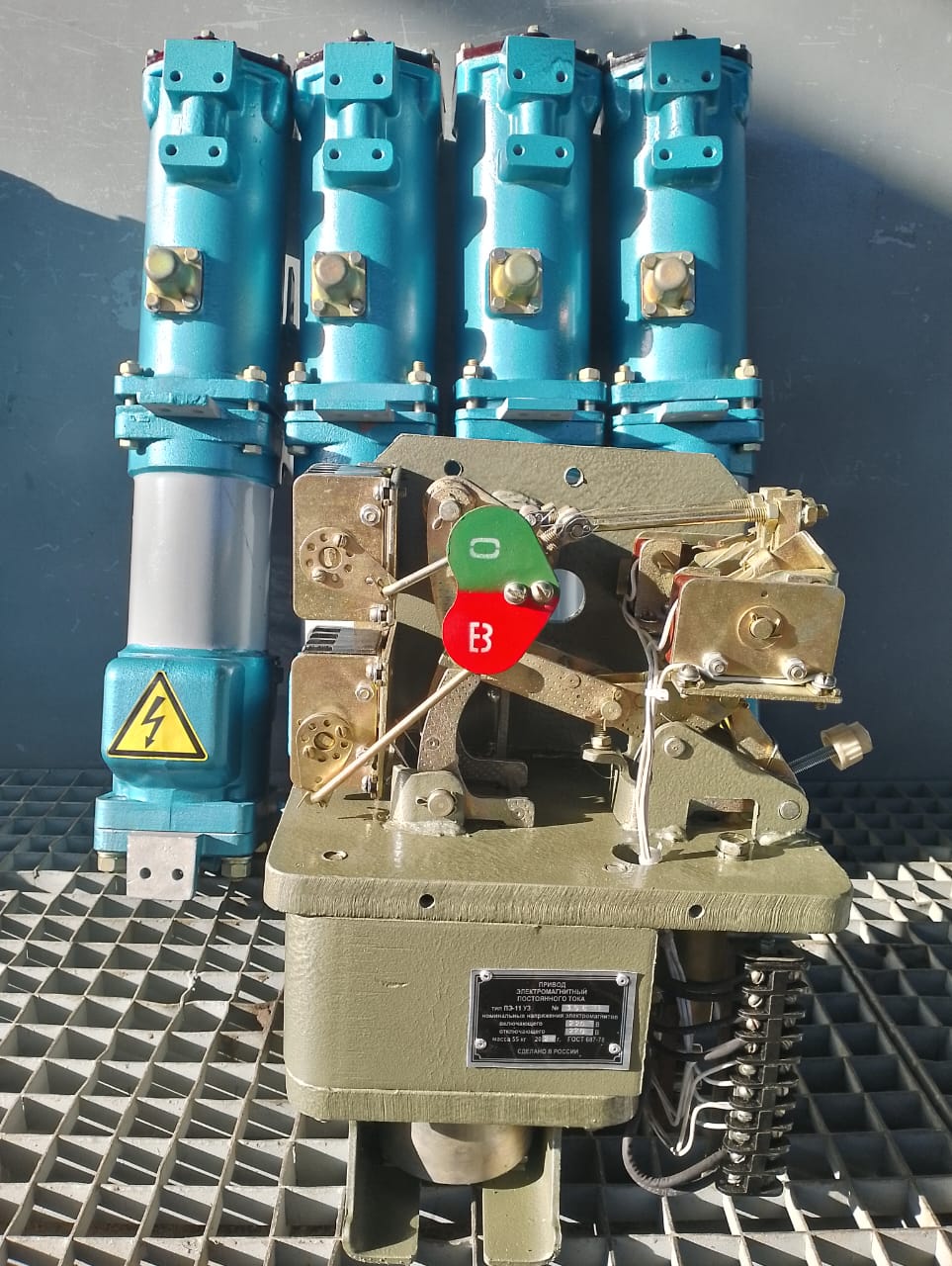

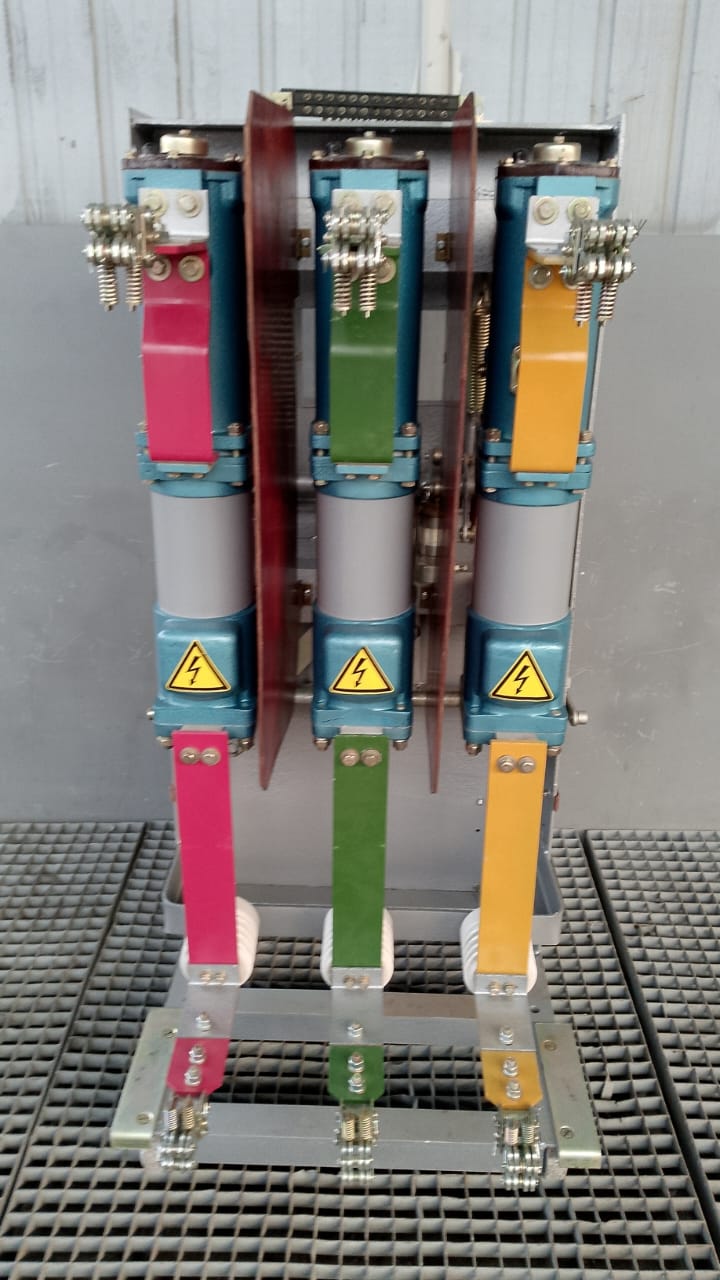

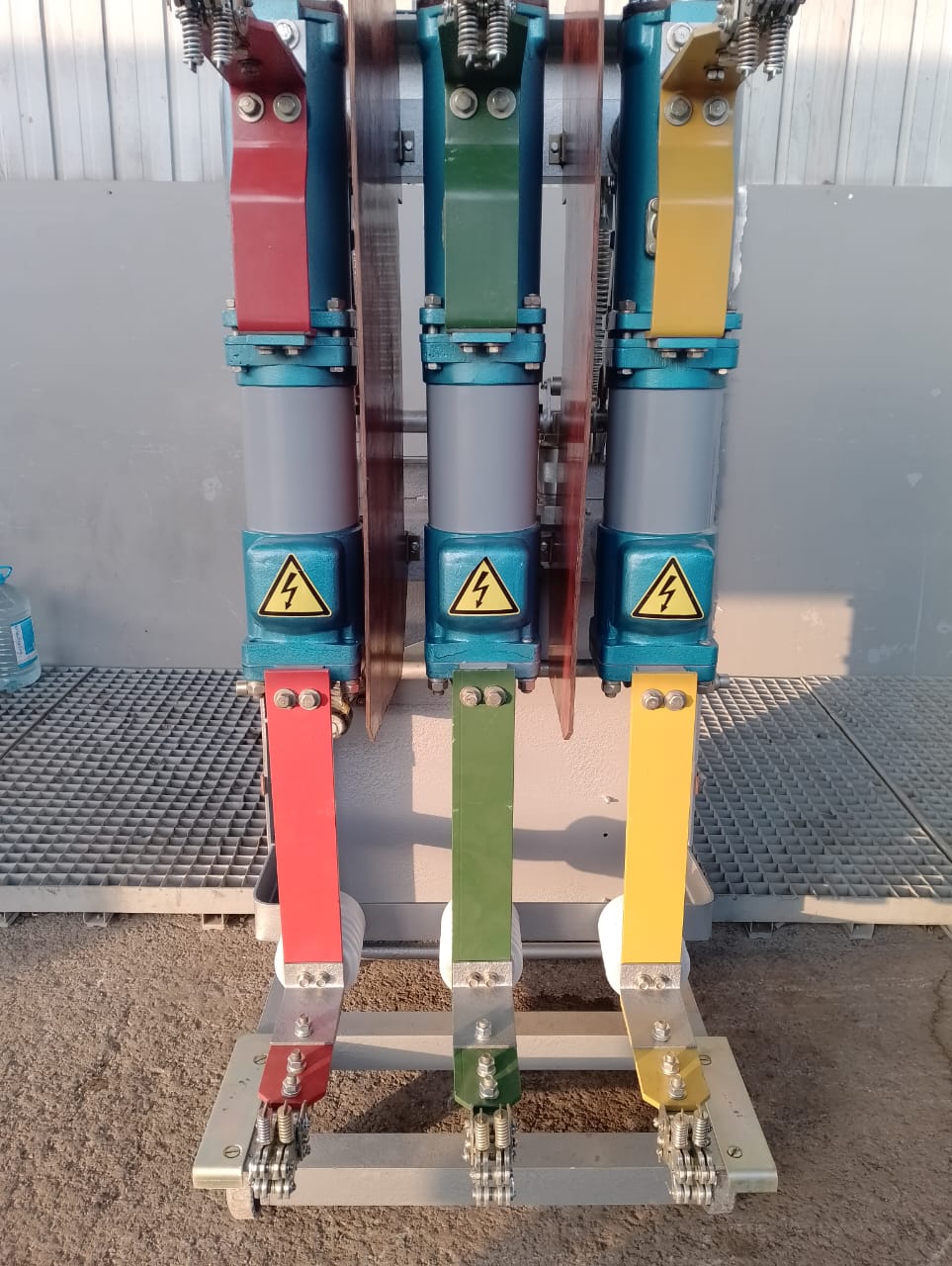

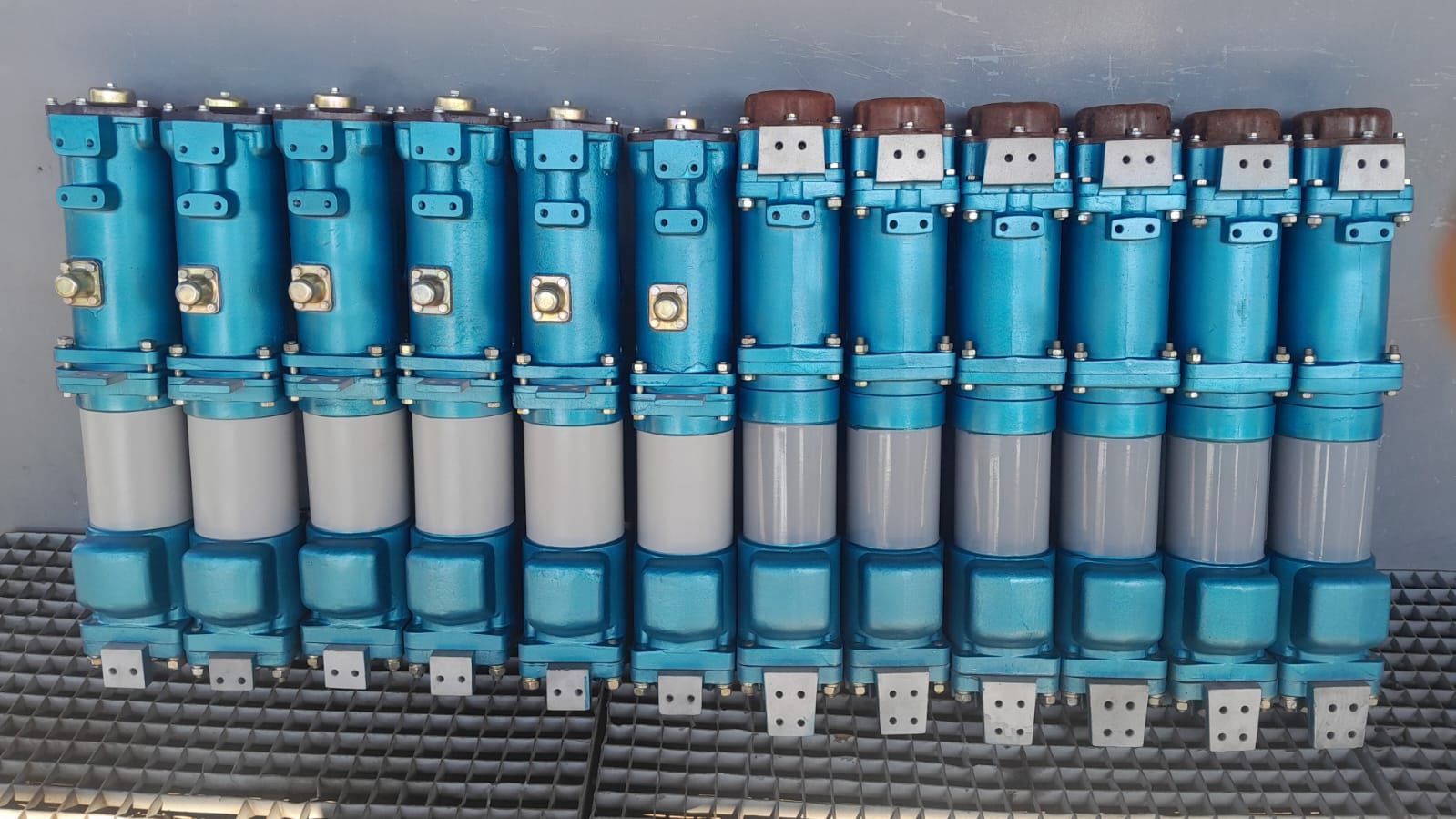

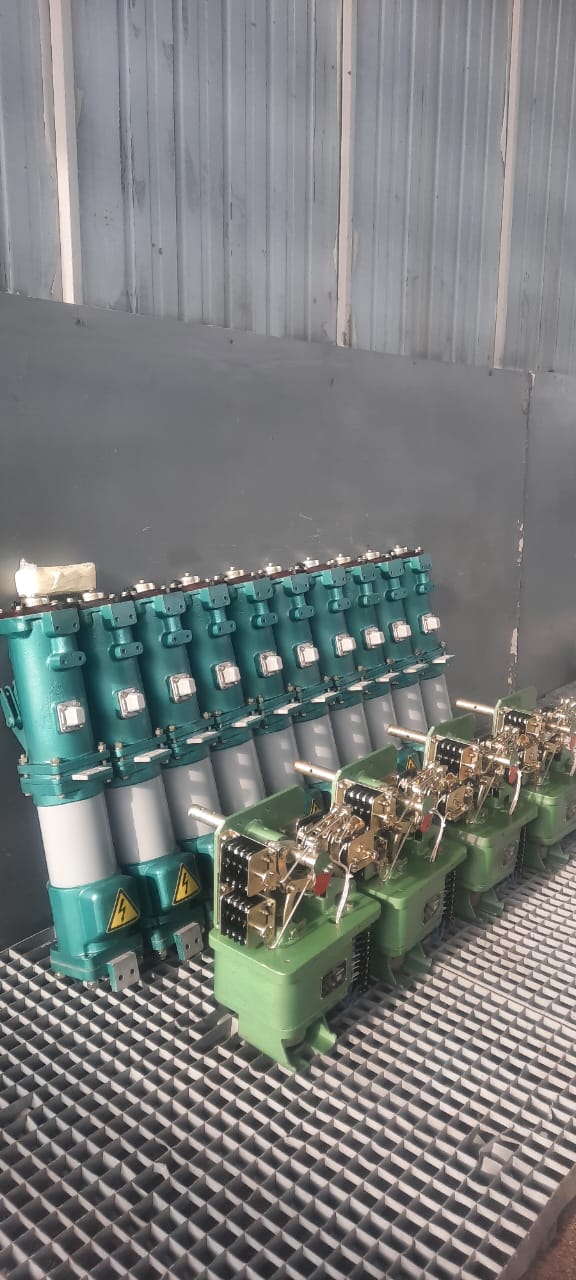

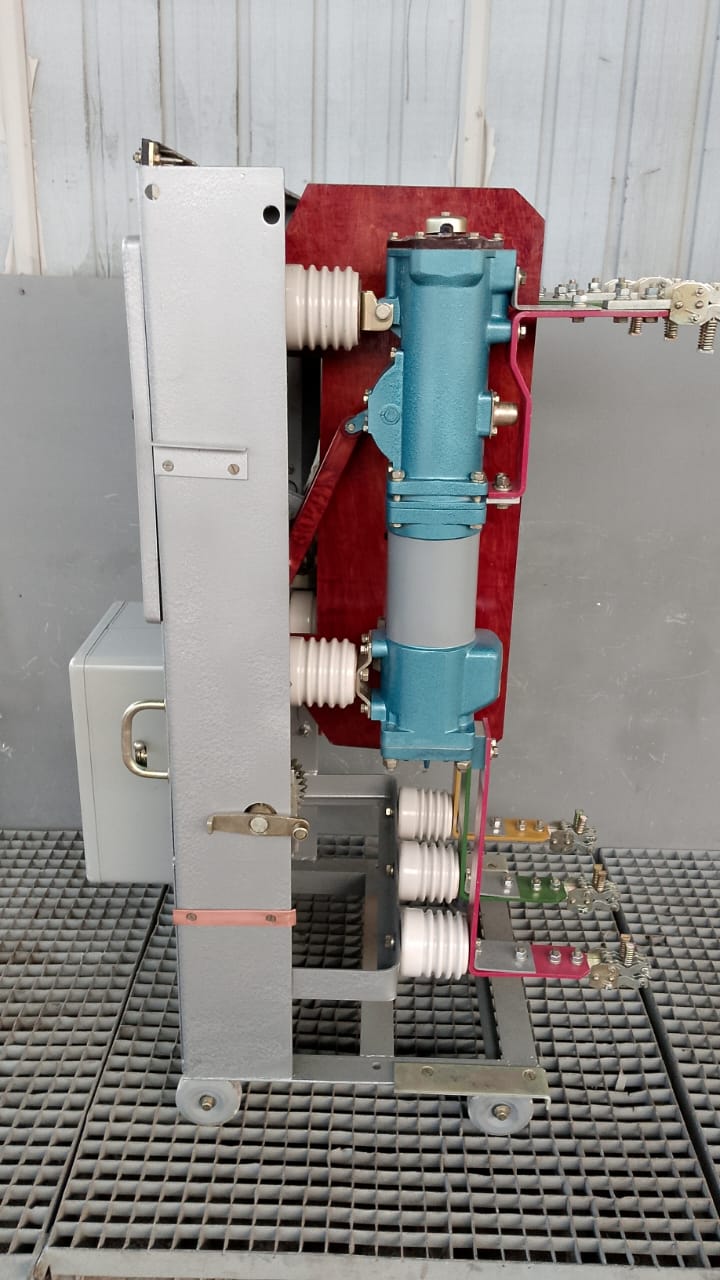

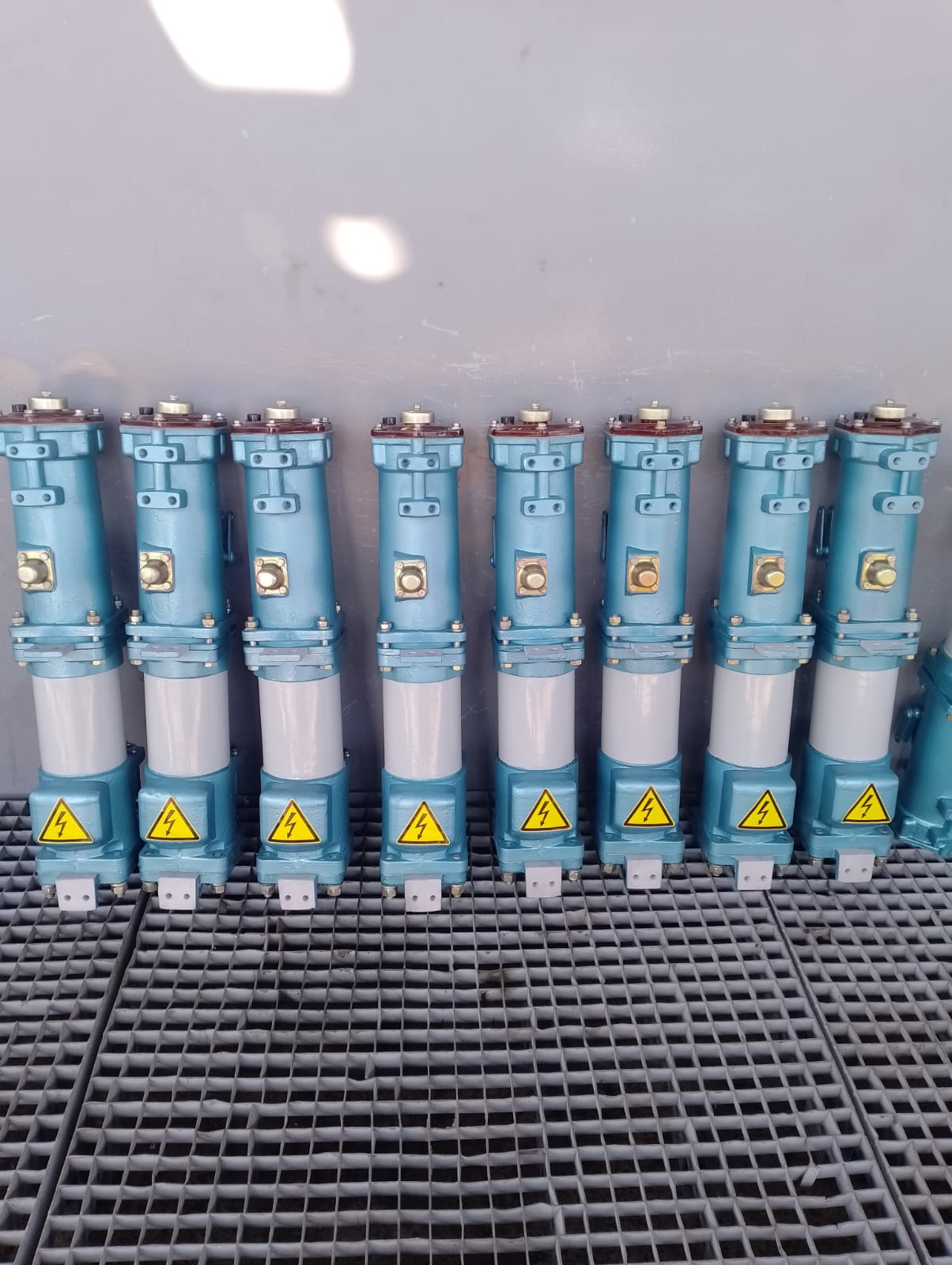

Полюс выключателя ВМП-10К
Полюс выключателя ВМП-10К
Устройство полюса выключателя ВМП-10К
Полюс выключателя ВМП-10К выполнен в виде изолирующего цилиндра, на концах которого заармированы металлические фланцы. На верхнем фланце укреплён корпус с подвижным механизмом, токоведущим стержнем, роликовым токосъёмным устройством и маслоотделителем. К нижнему фланцу крепится крышка с розеточным контактом и указателем уровня масла.
|
Техническая характеристика |
Значение |
|
1. Номинальное напряжение, кВ |
10 |
|
2. Наибольшее рабочее напряжение, кВ |
12 |
|
3. Номинальный ток, А |
630, 1000, 1600 |
|
4. Номинальный ток отключения, кА |
20 |
|
5. Предельный сквозной ток, кА: |
|
|
а) начальное эффективное значение периодической составляющей |
20 |
|
б) амплитудное значение |
52 |
|
6. Предельный ток термической устойчивости для промежутка времени 4с, кА |
20 |
|
7. Масса полюса выключателя без масла, кг |
25…28 |
|
8. Масса масла, кг |
4,5 |
